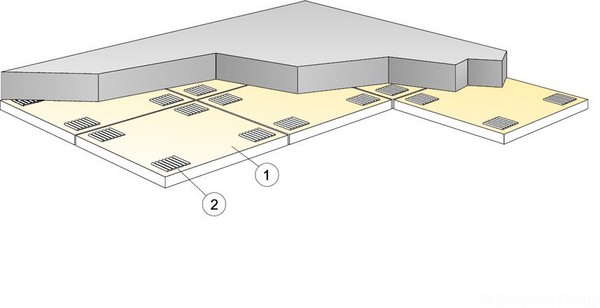

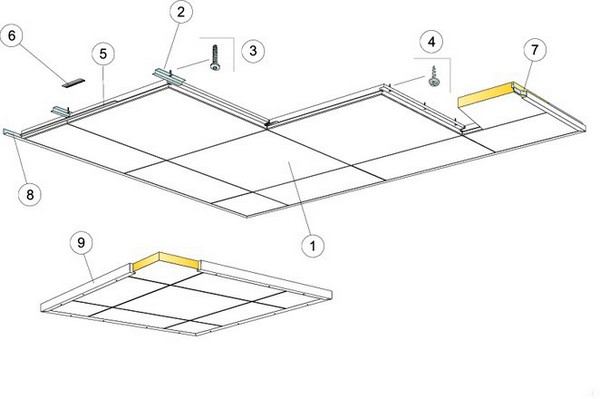

1 Master Ds
2 Главная направляющая Connect T24 HD, монтаж с шагом 600 мм
3 Пристенный кронштейн для T-профиля
4 Профиль Connect Space bar, монтаж с шагом 1500 мм (макс. расстояние от стены 300 мм)
5 Пристенный кронштейн Connect, L=700 мм, для профиля Space bar
6 Поперечная направляющая Connect T24 , L=600 мм
7 Шпилька Connect Space bar, одна на каждое соединение профиля Space bar winch с Главной направляющей
8 Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)
9 Клипса подвеса Connect арт.1286
10 Пристенный уголок Connect 8116, монтаж с шагом 300 мм
Δ Мин. высота подвеса системы: Δ=140 мм
δ Mин. глубина демонтажа системы: 50 мм
Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3
|
|
1 Hygiene Foodtec Baffle
2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм
3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм
4 Регулируемый подвес Connect C3
5 Клипса подвеса Connect
6 Клипса Connect Baffle C3
Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)
|
|
1 Внешний угол для Focus Quadro E 450, выпуклый
2 Поперечная направляющая Connect T24
3 Главная направляющая Connect T24
4 Клипса подвеса Connect 1286
5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)
6 Регулируемый подвес Connect, монтаж с шагом 1200 мм
7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)
8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)
Ecophon Focus Quadro E 450 EC, выпуклый, содержит:
1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

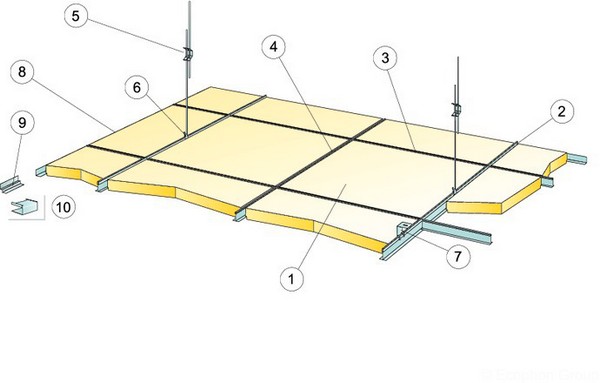

Focus E. Монтажная схема M12
|
|
