Hygiene Foodtec Baffle C3. Монтажная схема М263





1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3

ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх
Hygiene Foodtec Baffle C3. Монтажная схема М264





1 Hygiene Foodtec Baffle

2 Главная направляющая Connect T24 Main C3, монтаж с шагом 1250 мм для M260, M264

3 Поперечная направляющая С3 T24 Connect 9105, L=1250 мм, монтаж с шагом 1300 мм

4 Регулируемый подвес Connect Adjustable hanger C3

5 Клипса подвеса 1286

6 Клипса Connect Baffle C3

ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх

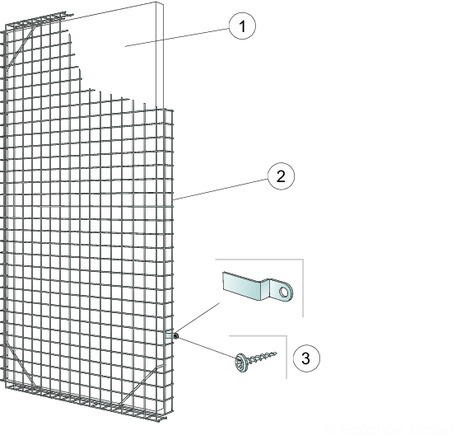

Hygiene Foodtec Protection C3. Монтажная схема М261





1 Hygiene Foodtec Wall

2 Защитная сетка Connect Protection cage C3 с фиксирующей скобой

3 Саморез по бетону, C3 (не поставляется Ecophon)

Мин. высота подвеса системы: 65 мм


ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх
Master A. Монтажная схема М56



1 Master A

2 Главная направляющая Connect T24, монтаж с шагом 1200 мм ((макс. расстояние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной)

3 Поперечная направляющая Connect T24, L=1200 мм, монтаж с шагом 600 мм

4 Поперечная направляющая T24 Connect, L=600 мм

5 Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6 Клипса подвеса Connect арт.1286

7 Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8 Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9 Теневой пристенный уголок Connect, монтаж с шагом 300 мм

Δ Мин. высота подвеса системы, с подвесом - 100 мм, на кронштейне - 50 мм.

δ Mин. глубина демонтажа системы: 170 мм, 200 мм для панелей 1200х1200 мм

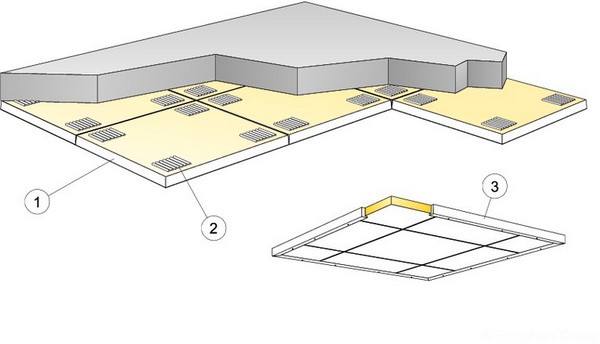

Master B. Монтажная схема М113
