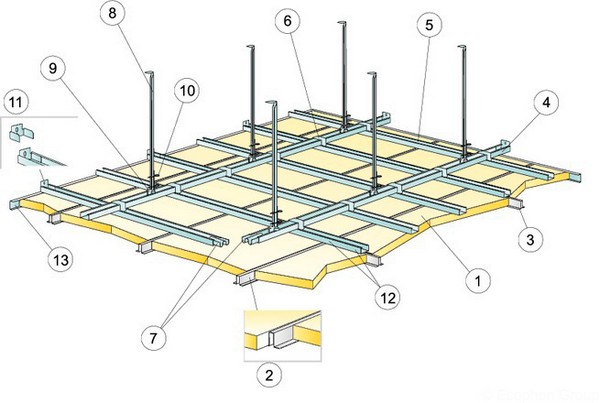

1 Super G Plus A
2 U-профиль Plus Connect 0358, L=2800 мм, монтаж с шагом 600 мм, крепление с шагом 400 мм
3 U- профиль Plus 0359, L=582 мм, монтаж с шагом 1200 мм, крепление с шагом 400 мм
4 C-профиль Plus Connect 0033, L=3100 мм, монтаж с шагом 800 мм
5 C-профиль Plus Connect 0033, L=3100 мм, монтаж с шагом 400 мм
6 X-соединитель Plus Connect 0980
7 Соединитель Plus Connect 0981
8 Верхний подвес Nonius, монтаж с шагом 800 мм
9 Нижний подвес Nonius Connect 0093, монтаж с шагом 800 мм
10 Фиксирующая пружина Connect 0078 (2/подвес)
11 Пристенный кронштейн Plus Connect 1114
12 Cаморез Р Connect 4024, монтаж с шагом 400 мм
13 Торцевой профиль Connect 0261, крепление с шагом 300 мм (h=44 мм)
Δ Мин. высота подвеса системы: 305 мм

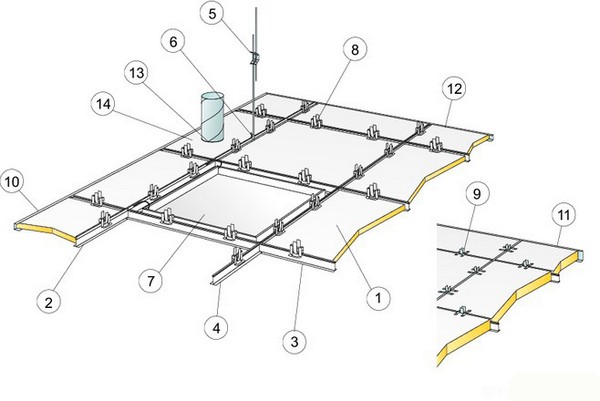

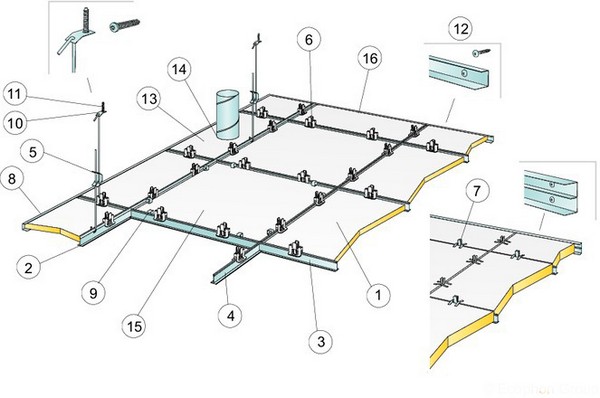

Звукопоглощающие потолочные системы предназначены для установки в помещениях, где необходимо обеспечить минимальную высоту монтажа. Также такое покрытие монтируется в местах, где существует риск механического воздействия на поверхность. Фиксация панелей осуществляется непосредственно к перекрытию. Между каждой плитой нужно предусмотреть зазор для создания гладкого покрытия.
Конструкция не подлежит демонтажу. Плиты изготавливаются из плотного стекловолокна. Лицевая сторона изделий покрыта стекловолоконной тканью, а тыльная часть — неокрашенным стеклохолстом. Минимальная высота подвеса указана в спецификации. Следует обследовать основание — перед монтажом оно должно быть чистым и сухим. Допускается укладка потолочных плит по немного неровной поверхности с небольшими зазорами и трещинами.

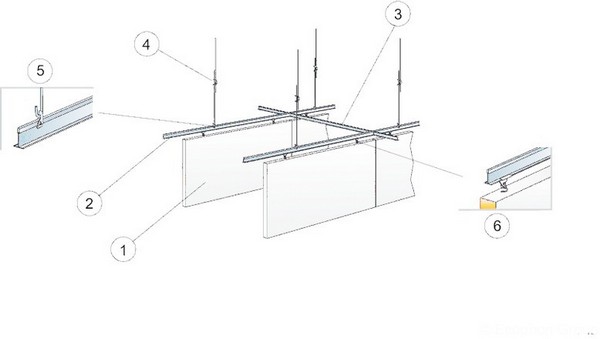

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3
|
|
1 Hygiene Foodtec Baffle
2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм
3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм
4 Регулируемый подвес Connect C3
5 Клипса подвеса Connect
6 Клипса Connect Baffle C3
Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)
|
|
1 Внешний угол для Focus Quadro E 450, выпуклый
2 Поперечная направляющая Connect T24
3 Главная направляющая Connect T24
4 Клипса подвеса Connect 1286
5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)
6 Регулируемый подвес Connect, монтаж с шагом 1200 мм
7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)
8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)
Ecophon Focus Quadro E 450 EC, выпуклый, содержит:
1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.
Focus E. Монтажная схема M12
|
|
| 1. Focus E T24 или T15 2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной). 3. Поперечная направляющая T24 или T15 Connect, L=1200 мм 4. Поперечная направляющая T24 или T15 Connect, L=600 мм 5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм) 6. Клипса подвеса Connect арт.1286 7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм 8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм 9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм 10. Заглушка Connect 0148 (для теневого пристенного уголка) Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм) |
