Hygiene Advance Baffle. Монтажная схема М260



1 Hygiene Advance Baffle

2 Главная направляющая Connect T24 Main C3, монтаж с шагом 1250 мм для M260, M264

3 Поперечная направляющая С3 T24 Connect 9105, L=1250 мм, монтаж с шагом 1300 мм

4 Регулируемый подвес Connect Adjustable hanger C3

5 Клипса подвеса 1286

6 Клипса Connect Baffle C3













ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх

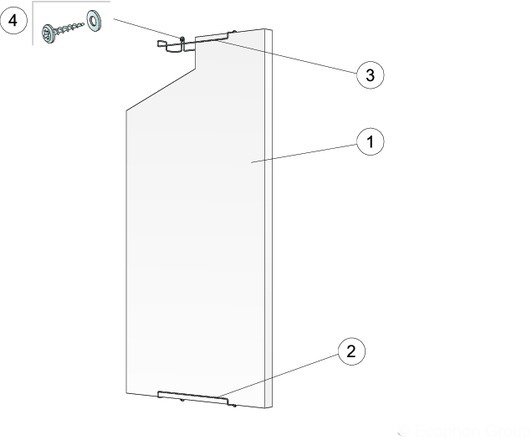

Hygiene Advance Wall. Монтажная схема М258





1 Hygiene Advance Wall

2 Connect Wall fixing C3, вертикальная установка

3 Connect Wall fixing C3, горизонтальная установка

4 Саморез по бетону, материал класса A2 (не поставляется Ecophon)

Δ Мин.глубина системы: 90 мм














ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх

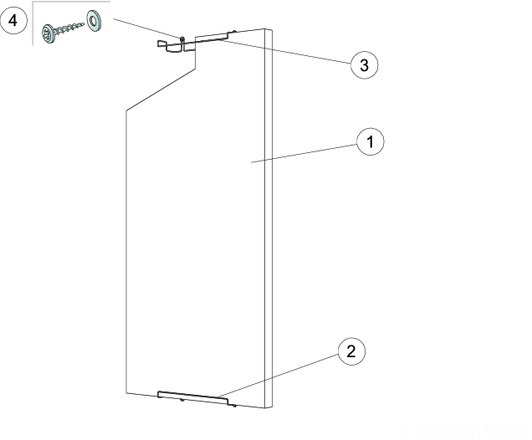

Hygiene Foodtec Wall. Монтажная схема М262




1 Hygiene Foodtec Wall

2 Connect Wall fixing C3, вертикальная установка

3 Connect Wall fixing C3, горизонтальная установка

4 Саморез по бетону, материал класса A2 (не поставляется Ecophon)

Δ Мин.глубина системы: 90 мм

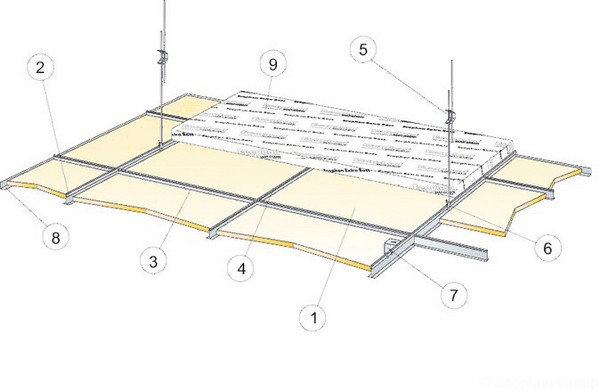

Sombra A. Монтажная схема М74



1 Панель Sombra A

2 Главная направляющая Т24 Connect, цвет черный, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3 Поперечная направляющая Connect T24, цвет черный, L=1200 мм, монтаж с шагом 600 мм

4 Поперечная направляющая T24 Connect, цвет черный, L=600 мм

5 Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6 Клипса подвеса Connect арт.1286

7 Прямой монтаж без Extra Bass: прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8 Пристенный уголок Connect, цвет черный, крепление с шагом 300 мм

9 Extra Bass (1200x600x50 мм)


Δ Мин. высота подвеса системы: Sombra A: 50 мм (на кронштейне), Sombra A/Extra bass: 100 мм

δ Mин. глубина демонтажа системы: Sombra A: 130 мм, Sombra A/Extra bass: 170 мм










Акустические панели Sombra A изготовлены из стекловолокна высокой плотности, с лицевой стороны покрыты крашеной стеклотканью черного цвета. Монтируются в помещениях, где потолок должен обладать хорошими характеристиками звукопоглощения и низкой степенью светоотражения. Если в число требований входит поглощение низких частот, систему рекомендуется дополнить слоем звукопоглотителя Sombra X-bass.

Панели устанавливаются в открытой подвесной системе Ecophon Connect Black или Ultra Matt Black, изготовленной из оцинкованной стали. Монтаж таких систем осуществляется в направлении, обозначенном на обратной стороне плит. Подрезка элементов, примыкающих к стенам, а также устройство технологических отверстий легко выполняются при помощи острого ножа.

При необходимости конструкция может выдержать несколько циклов демонтажа и повторной сборки, сохраняя при этом аккуратный внешний вид.

ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх
Sombra Ds. Монтажная схема М227



1 Панель Sombra Ds

2 Главная направляющая Connect T24 HD, монтаж с шагом 600 мм

3 Пристенный кронштейн для T-профиля

4 Профиль Connect Space bar, монтаж с шагом 1500 мм (макс. расстояние от стены 300 мм)

5 Пристенный кронштейн Connect, L=700 мм, для профиля Space bar

6 Поперечная направляющая Connect T24, L=600 мм

7 Шпилька Connect Space bar, одна на каждое соединение профиля Space bar winch с Главной направляющей

8 Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

9 Клипса подвеса Connect арт.1286

10 Поддерживающая клипса Dg20 Connect 0547

11 Пристенный уголок Connect, цвет черный, крепление с шагом 300 мм

12 Поддерживающая клипса Connect Permeter tile clip

13 Extra Bass (1200x600x50 мм)


Δ Мин. высота подвеса системы: 105 мм

δ Mин. глубина демонтажа системы: 30 мм










Sombra Ds — акустические панели из стекловолокна высокой плотности, с лицевой стороны покрытые черной стеклотканью, а с внутренней — некрашеным стеклохолстом. Скошенные грани элементов формируют узкие швы, делая поверхность потолка практически монолитной.

Для достижения наилучшего результата при монтаже панелей рекомендуется использовать скрытую подвесную систему Connect Ultra Matt Black. Установка элементов осуществляется в направлении, указанном на обратной стороне. Устройство технологических отверстий и подрезка панелей, примыкающих к стене, выполняются с помощью острого ножа.

В собранном виде конструкция обладает минимальной светоотражающей и высокой звукопоглощающей способностью. Если в число требований, предъявляемых к потолку, входит поглощение низких частот, рекомендуется также дополнить систему слоем материала Sombra X-bass.

ООО «Декоративные Акустические Решения» принимает оплату только по безналичному расчету. Вы можете оплатить покупку или услугу по расчетному счету либо в отделении банка.

Монтажная схема М263 для акустических панелей Hygiene Foodtec Baffle C3






1 Hygiene Foodtec Baffle

2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм

3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм

4 Регулируемый подвес Connect C3

5 Клипса подвеса Connect

6 Клипса Connect Baffle C3


Наверх

Монтажная схема M42EC для акустических панелей Focus Quadro (внешний угол)


1 Внешний угол для Focus Quadro E 450, выпуклый

2 Поперечная направляющая Connect T24

3 Главная направляющая Connect T24

4 Клипса подвеса Connect 1286

5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)

6 Регулируемый подвес Connect, монтаж с шагом 1200 мм

7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)

8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)

Ecophon Focus Quadro E 450 EC, выпуклый, содержит:

1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.

Наверх

Focus E. Монтажная схема M12

1. Focus E T24 или T15

2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной).

3. Поперечная направляющая T24 или T15 Connect, L=1200 мм

4. Поперечная направляющая T24 или T15 Connect, L=600 мм

5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)

6. Клипса подвеса Connect арт.1286

7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм

8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм

9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм

10. Заглушка Connect 0148 (для теневого пристенного уголка)

Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм

Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм)
Наверх
  1. Industry RTP. Монтажная схема М172
  2. Industry RTP. Монтажная схема М173
  3. Industry Modus TAL. Монтажная схема М168
  4. Industry Modus TAL. Монтажная схема М169

Наши клиенты
