1 Master Rigid Dp
2 Модульный пристенный уголок (арт.26300733)
3 Коридорный профиль T24
4 Пристенный уголок Connect, монтаж с шагом 200 мм
5 Профиль Connect Space bar, установленный с шагом 1500 мм (макс. расстояние от стены 300 мм)
6 Проставка Connect 5 (арт. 26300229)
7 Торцевая накладка Connect Cover trim 0732 для кромок Dp/Dg
8 Пристенный уголок Connect Angle trim
9 Фиксатор панели Dp (арт. 26300218)
Δ Мин. высота подвеса системы: 115 мм
δ Mин. глубина демонтажа системы: 20 мм
1 Super G A
2 Главная направляющая T24 Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 300 мм)
3 Поперечная направляющая Connect T24, L=1200 мм, монтаж с шагом 600 мм
4 Поперечная направляющая T24 Connect, L=600 мм
5 Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм)
6 Клипса подвес Connect (закреплен шурупом)
7 Клипса Hygiene 20 Connect 0172
8 Торцевой профиль 0532
Δ Мин. высота подвеса системы - 150 мм
δ Mин. глубина демонтажа системы: 150 мм (панели не закреплены клипсами)
|
|
1 Hygiene Foodtec Baffle
2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм
3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм
4 Регулируемый подвес Connect C3
5 Клипса подвеса Connect
6 Клипса Connect Baffle C3
|
|
1 Внешний угол для Focus Quadro E 450, выпуклый
2 Поперечная направляющая Connect T24
3 Главная направляющая Connect T24
4 Клипса подвеса Connect 1286
5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)
6 Регулируемый подвес Connect, монтаж с шагом 1200 мм
7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)
8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)
Ecophon Focus Quadro E 450 EC, выпуклый, содержит:
1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.
|
|
| 1. Focus E T24 или T15 2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной). 3. Поперечная направляющая T24 или T15 Connect, L=1200 мм 4. Поперечная направляющая T24 или T15 Connect, L=600 мм 5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм) 6. Клипса подвеса Connect арт.1286 7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм 8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм 9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм 10. Заглушка Connect 0148 (для теневого пристенного уголка) Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм) |

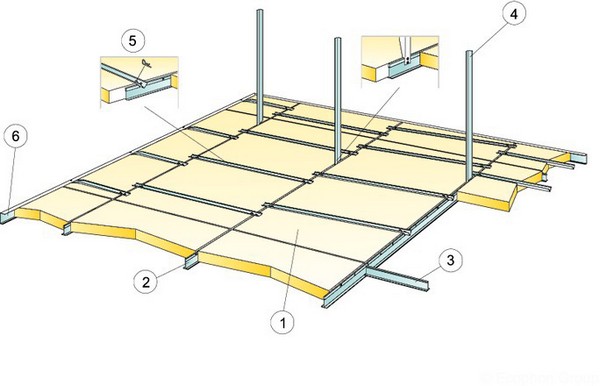

1 Ecophon Super G A и Super G A XL
2 Главная направляющая T24 Connect, монтаж с шагом 600 мм
3 Поперечная направляющая T24 Connect, L=600 мм
4 Жесткий подвес из пристенного уголка, макс. L=1200мм, монтаж с шагом 1200 мм
5 Противоударный профиль Connect 3315 (фиксирующие пружины в комплекте)
6 Торцевой профиль Connect 0261, крепление с шагом 300 мм (h=44 мм)
Δ Мин. высота подвеса системы - 200 мм
δ Mин. глубина демонтажа системы: 200 мм (для панелей без противоударного профиля)
|
|
1 Hygiene Foodtec Baffle
2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм
3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм
4 Регулируемый подвес Connect C3
5 Клипса подвеса Connect
6 Клипса Connect Baffle C3
|
|
1 Внешний угол для Focus Quadro E 450, выпуклый
2 Поперечная направляющая Connect T24
3 Главная направляющая Connect T24
4 Клипса подвеса Connect 1286
5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)
6 Регулируемый подвес Connect, монтаж с шагом 1200 мм
7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)
8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)
Ecophon Focus Quadro E 450 EC, выпуклый, содержит:
1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.
|
|
| 1. Focus E T24 или T15 2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной). 3. Поперечная направляющая T24 или T15 Connect, L=1200 мм 4. Поперечная направляющая T24 или T15 Connect, L=600 мм 5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм) 6. Клипса подвеса Connect арт.1286 7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм 8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм 9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм 10. Заглушка Connect 0148 (для теневого пристенного уголка) Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм) |

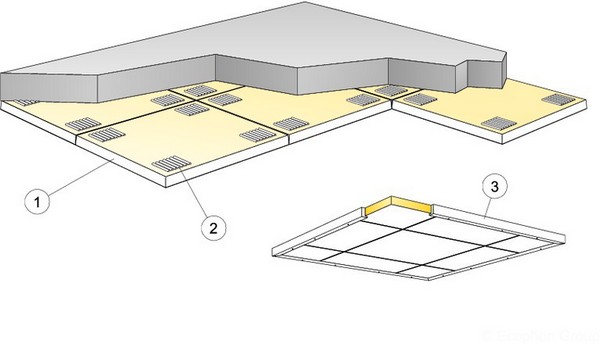

1 Super G B
2 Акустический клей Connect 2100 ( расход 0,25 л/м² - 0,4 л/м² в зависимости от условий монтажа)
3 Для монтажа плавающего потолка: деревянный пристенный молдинг Connect Wood trim, L=3000
Δ Мин. высота подвеса системы: 43 мм.
δ Mин. глубина демонтажа системы: не демонтируется
Видимые кромки следует закрасить
|
|
1 Hygiene Foodtec Baffle
2 Главная направляющая С3 T24 Connect 9101, монтаж с шагом 600 мм
3 Поперечная направляющая С3 T24 Connect 9102, L=600 мм, монтаж с шагом 1800 мм
4 Регулируемый подвес Connect C3
5 Клипса подвеса Connect
6 Клипса Connect Baffle C3
|
|
1 Внешний угол для Focus Quadro E 450, выпуклый
2 Поперечная направляющая Connect T24
3 Главная направляющая Connect T24
4 Клипса подвеса Connect 1286
5 Пружина Connect Hook (3 штуки в комплекте к угловому элементу)
6 Регулируемый подвес Connect, монтаж с шагом 1200 мм
7 Connect Quadro 450CX (Поперечная направляющая, выпуклая)
8 Соединительный уголок Connect L-coupling (2 шт в комплекте с угловым элементом)
Ecophon Focus Quadro E 450 EC, выпуклый, содержит:
1 шт. Quadro E450CX EC правая панель, 1 шт. Quadro E450CX EC левая панель, 1 туба герметика, нож для подрезки Quadro corner - 1 шт., соединительная пружина Connect Hook - 3 шт., соединительный уголок Connect L-coupling - 2 шт.
|
|
| 1. Focus E T24 или T15 2. Главная направляющая Connect T24 или T15, монтаж с шагом 1200 мм(макс. рассотяние от стены 600 мм,может быть увеличено до 1200 мм при отсутствии доп. нагрузки на участке между главной направляющей и стеной). 3. Поперечная направляющая T24 или T15 Connect, L=1200 мм 4. Поперечная направляющая T24 или T15 Connect, L=600 мм 5. Регулируемый подвес Connect, монтаж с шагом 1200 мм (макс. расстояние от стены 600 мм) 6. Клипса подвеса Connect арт.1286 7. Для прямого монтажа. Прямой нерегулируемый кронштейн, монтаж с шагом 1200 мм 8. Пристенный уголок Connect 8116, монтаж с шагом 300 мм 9. Теневой пристенный уголок Connect, монтаж с шагом 300 мм 10. Заглушка Connect 0148 (для теневого пристенного уголка) Мин. высота подвеса системы, с регулируемым подвесом: 110 мм, с прямым крепежным кронштейном: 60 мм Mин. глубина демонтажа системы: 120 мм (1200х1200 мм, Т15: 160 мм) |
|
|

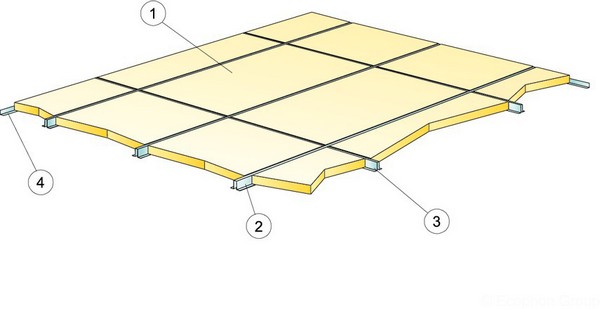

1 Super G Plus A
2 U-профиль Plus Connect 0358, L=2800 мм, монтаж с шагом 600 мм, крепление с шагом 400 мм
3 U- профиль Plus 0359, L=582 мм, монтаж с шагом 1200 мм, крепление с шагом 400 мм
4 Пристенный уголок Connect 8116, монтаж с шагом 300 мм
Δ Мин. высота подвеса системы: 42 мм
δ Mин. глубина демонтажа системы: не демонтируется
